管式换热器

    管式换热器是进行热交换的通用工艺设备。广泛应用于化式、石油、石油化工、电力、轻工、冶金、供热等工热部门中。特别是石油炼制和化学加工装置中，占有极其重要的地位。

一、GLC型管式换热器

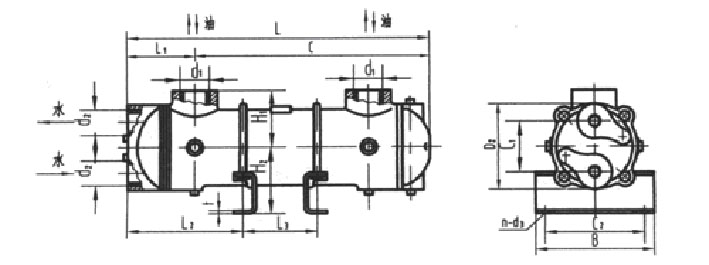

外形尺寸图

型号	L	C	L1	H1	H2	D1	D2	C1	C2	B	L2	L3	n-d3	d1	d2	重量kg
GLC1-0.4	370	240	67	60	68	78	92	52	102	132	115	145	5-(φ11)	G1" Dg25	G3/4" DG20	8
GLC1-0.6	540	405										310				10
GLC1-0.8	660	532										435				12
GLC1-1	810	665										570				13
GLC1-1.2	940	805										715				15
GLC2-1.3	560	375	98	85	93	120	137	78	145	175	172	225	4-(φ11)	G1" Dg25	G1" DG20	19
GLC2-1.7	690	500										350				21
GLC2-2.1	820	635										485				25
GLC2-2.6	960	775										630				29
GLC2-3	1110	925										780				32
GLC2-3.5	1270	1085										935				36
GLC3-4	840	570	152	125	158	168	238	110	170	210	245	380	4-(φ15)	G3/2" Dg36	G7/4" Dg30	74
GLC3-5	990	720										530				77
GLC3-6	1140	870										680				85
GLC3-7	1310	1040										850				90
GLC3-8	1470	1200										1010		G2" Dg50	G3/2" Dg36	96
GLC3-9	1630	1360										1170				105
GLC3-10	1800	1530										1340				110
GLC3-11	1980	1710										1520				118
GLC4-13	1340	980	197	160	208	219	305	140	270	320	318	745	4-(φ19)	G2" Dg50	G2" Dg50	152
GLC4-15	1500	1145										905				164
GLC4-17	1660	1305										1065				175
GLC4-19	1830	1475										1235				188
GLC4-21	2010	1655										1415				200
GLC4-23	2180	1825										1585				213
GLC4-25	2360	2005										1765				225
GLC4-27	2530	2175										1935				238
GLC5-30	1932	1570	202	200	234	273	355	180	280	320	327	1320	4-(φ23)	G5/2" Dg60	G2" Dg50	-
GLC5-34	2152	1790										1540
GLC5-37	2322	1960										1710
GLC5-41	2542	2180										1930
GLC5-44	2712	2350										2100
GLC5-48	2872	2510										2260
GLC5-51	3092	2730										2480
GLC5-54	3262	2900										2650
GLC6-55	2272	1860	227									1590	4-(φ23)	G3" Dg70	G5/2" Dg60	-
GLC6-60	2452	2040										1170
GLC6-65	2632	2220										1950
GLC6-70	2812	2400										2130
GLC6-75	2992	2580										2310
GLC6-80	3172	2760										2490
GLC6-85	3352	2940										2670
GLC6-90	3532	3120										2850

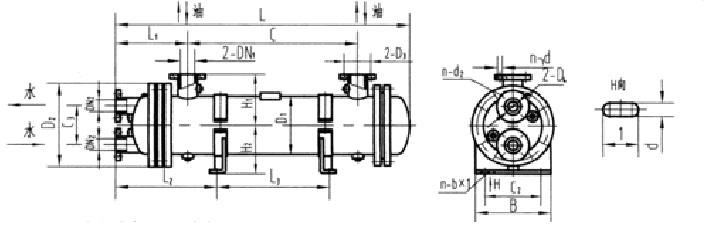

二、GLL型管式换热器外型尺寸图

型号	L	C	L1	H1	H2	D1	D2	C1	C2	B	L2	L3	D3	D4	n-d1	n-d2	n-bxL	DN1	DN2	重量 (kg)
GLL3-4	1165	682	265	190	210	219	310	140	200	290	367	485	100	100	4-ø 17.5	4-ø 17.5	4-20× 28	32	32	143
GLL3-5	1465	982										785								168
GLL3-6	1765	1282										1085	100					40		184
GLL3-7	2065	1512										1385								220
GLL4-12	1555	960	345	262	262	325	435	200	300	370	490	660	145	145				65	65	319
GLL4-16	1960	1365										1065								380
GLL4-20	2370	1775										1475								440
GLL4-24	2780	2175	350									1885	160		8-ø 17.5			80		505
GLL4-28	3190	2585										2295								566
GLL5-35	2480	1692	500	315	313	426	535	235	300	520	730	1232	180	180		8-ø 17.5	4-20× 30	100	100	698
GLL5-40	2750	1962										1502								766
GLL5-45	3020	2202	515								725	1772	210					125		817
GLL5-50	3290	2472										2042								900
GLL5-60	3830	3012										2582								1027
GLL6-80	3160	2015	700	500	434	616	780	360	550	750	935	1555	295	295	8-ø 22	8-ø 22	4-25× 32	200	200	1617
GLL6-100	3760	2615										2155								1890
GLL6-120	4360	3215										2755								2163

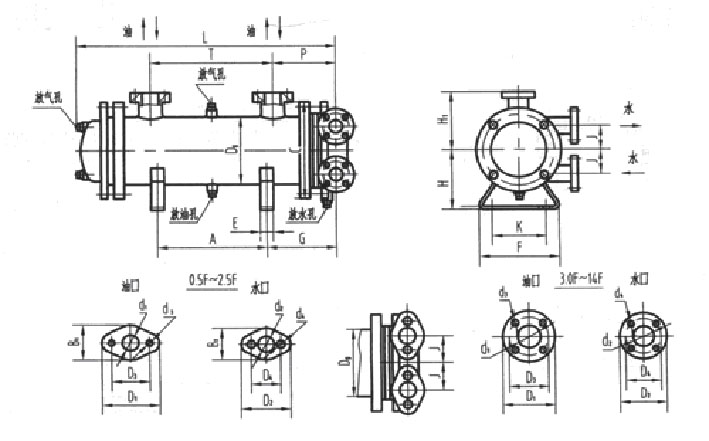

三、2LQFW型管式换热器外形尺寸图
