B型板式换热器

板式换热器是由传热板片、密封垫片、压紧板、上下导轨、夹紧螺栓等零件组成。传热板片是用专用模具压制的具有一定波纹装的薄金属板，四个角开有角孔并镶贴密封垫片，设备夹紧时，密封胶垫按着人为设计的流程形式将各传热板片密封起来，形成迷宫式的介质流道，使温度不同的两种换热介质在相邻的通道内流动，经强化传热进行充分热交换。

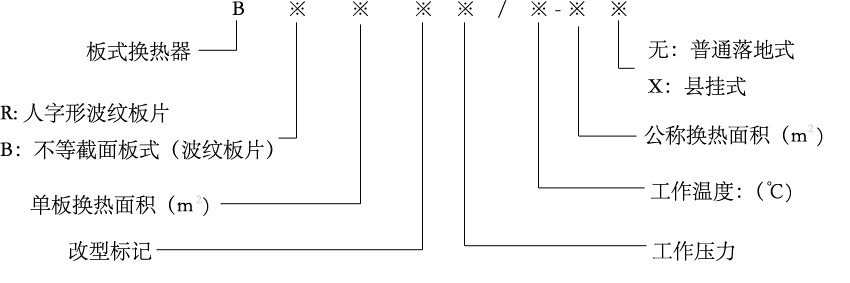

型号说明：

技术参数：

规格型号

换热面积（m2）

传热系数

设计温度/℃

工作压力/Mpa

BR0.05

1～3

230～815

-20～200

0.6～1.6

BR0.1

1～10

BR0.2

5～30

BR0.3

10～50

BR0.35

15～50

BR0.5

30～100

BR0.8

40～200

BR1.0

60～260

BR1.2

80～400

BR1.4

70～400

BR1.6

100～500

BR2.0

200～700

BRB0.3

15～50

BRB0.5

30～100

BRB0.8

40～200

一、BR型板式换热器

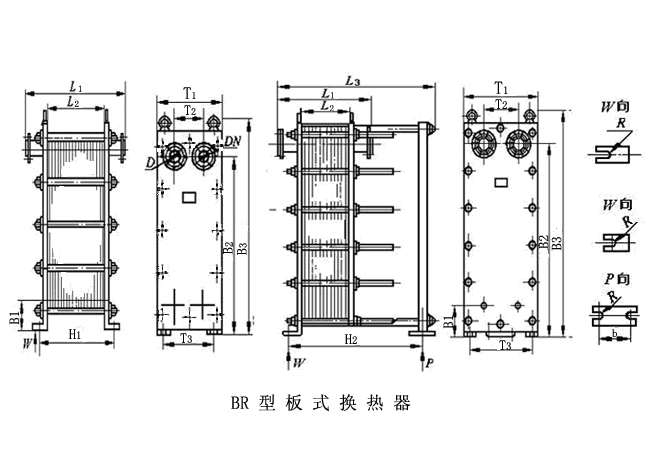

外形尺寸：

技术参数

型号	换热面积 m2	板片数	基本尺寸（mm）															质量kg
型号	换热面积 m2	板片数	L1	L2	L3	T1	T2	T3	B1	B2	B3	H1	H2	R	b	D	DN	质量kg
BR 0.05	1	21	195	98	-	240	100	192	88	485	553	281	-	7	-	-	32	66
	1.5	31	242	145								265						73
	2	41	289	192								312						79
	2.5	51	336	239								359						86
	3	61	383	286								406						92
BR 0.1	1	11	156	52	-							160	-	9	160	92	26 ～ 50	126
	2	21	204	100	-							207	-					136
	3	31	249	145	-							254	-					146
	4	41	297	193	-							301	-					156
	5	51	344	240	-							348	-					167
	6	61	391	287	-							395	-					177
	7	71	438	334	-							442	-					187
	8	81	484	380	-							489	-					197
	9	91	532	438	-							536	-					208
	10	101	579	475	-							583	-					220
BR 0.2	5	25	417	117	861	410	190	335	180	960.5		225	702	9	130	145	65	≈360
	6	31	445	145	861		184		183	-		253	702					≈376
	8	41	492	192	861							300	702					≈395
	10	51	539	239	861							347	702					≈415
	12	61	586	286	1100							394	941					≈440
	15	75	652	352	1100							460	941					≈465
	18	91	727	427	1212							535	1053					≈500
	20	101	774	474	1341							582	1182					≈521
	25	125	887	587	1453							695	1294					≈572
	30	151	1009	709	1694							817	1535					≈627

型号	换热面积 m2	板片数	基本尺寸（mm）															质量 kg
型号	换热面积 m2	板片数	L1	L2	L3	T1	T2	T3	B1	B2	B3	H1	H2	R	b	D	DN	质量 kg
BR 0.3	10	33	491	151	700	480	218	400	176	1163	1386	341	550	9	176	180	100	≈585
	15	51	572	232	850							422	700					≈690
	20	67	644	304	990							494	840					≈834
	25	83	716	376	1120							566	970					≈956
	30	101	797	457	1270							647	1120					≈1105
	35	117	869	529	1410							719	1260					≈1136
	40	138	941	601	1515							791	1395					≈1162
BR 0.35	15	43	542	202	961	480	220	400	185	1225	1382	392	776	11	170	180	100	≈580
	20	57	708	286	961							458	776					≈600
	25	71	674	334	1073							524	888					≈620
	30	85	740	400	1185							590	1000					≈710
	35	101	815	475	1313							665	1128					≈760
	40	115	881	541	1425							711	1240					≈810
	45	129	946	606	1537							796	1352					≈860
BR 0.5	30	61	617	287	1610	570	259	490	233.5	1522.5	1693.5	477	1008	11	170	210	125	950
	40	81	721	381	1610							571	1008					1024
	50	101	815	475	1330							665	1168					1113
	60	121	909	569	1490							759	1328					1203
	70	141	1003	663	1650							853	1488					1293
	80	161	1097	757	1810							947	1648					1383
	90	181	1190	850	1970							1010	1808					1473
	100	201	1385	945	2130							1135	1968					1562

型号	换热面积 m2	板片数	基本尺寸（mm）															质量 kg
型号	换热面积 m2	板片数	L1	L2	L3	T1	T2	T3	B1	B2	B3	H1	H2	R	b	D	DN	质量 kg
BR 0.8	40	51	580	240	1178	732	333	632	270.6	1709.4	1923	-	1038	13	200	270	180	1517
	50	63	636	296	1178								1038					1589
	60	75	693	353	1274								1134					1666
	70	89	758	418	1386								1246					1743
	80	101	815	475	1482								1342					1834
	90	113	871	531	1578								1438					1911
	100	125	928	588	1674								1534					1988
	120	151	1050	710	1786								1646					2155
	140	175	1163	823	2074								1934					2322
	160	201	1285	945	2282								2142					2499
	180	225	1398	1058	2474								2334					2686
	200	251	1520	1180	2682								2542					2875
BR 1.0	60	61	687	287	1410	860	395	740	300	1944	2194	-	1228	-	-	-	-	255
	80	81	781	381	1410								1228					2495
	100	101	875	475	1570								1388					2730
	120	121	969	569	1730								1548					2965
	140	141	1063	663	1890								1708					3200
	160	161	1157	757	2050								1868					3435
	180	181	1261	861	2210								2028					3672
	200	201	1345	945	2370								2188					3907
	220	221	1439	1039	2430								2248					4142
	240	241	1533	1133	2590								2408					4377
	260	261	1627	1227	2750								2568					4612
	280	281	1721	1321	2910													4847

型号	换热面积 m2	板片数	基本尺寸（mm）															质量 kg
型号	换热面积 m2	板片数	L1	L2	L3	T1	T2	T3	B1	B2	B3	H1	H2	R	b	D	DN	质量 kg
BR 1.4	70	51	650	250	1363	1100	606	850	380	2249.6	2653.6	-	1191	16	230	200 ～300		3013
	100	71	748	348	1363								1191					3296
	130	93	856	456	1490								1318					3525
	190	115	964	564	1677								1505					3754
	220	137	1071	671	1848								1675					3982
	250	157	1169	769	2034								1862					4191
	280	179	1277	877	2221								2049					4420
	310	201	1385	958	2408								2236					4646
	340	221	1438	1083	2578								2406					4854
	370	243	1591	1191	2765								2593					5083
	400	265	1699	1299	2959								2780					5312
	420	278	1806	1406	3122								2950					5539
BR 1.6	100	63	709	309	1439	1100	606	850	380	2249.6	2653.6	-	1267	16	230	200 ～300	-	3552
	140	89	836	436	1439								1267					3836
	180	113	954	554	1660								1488					4117
	220	139	1081	681	1864								1692					4419
	260	163	1199	799	2085								1913					4701
	300	187	1326	926	2202								2030					5000
	340	213	1444	1044	2510								2338					5281
	380	239	1571	1171	2714								2542					5583
	420	263	1689	1289	2935								2763					5864
	460	289	1861	1416	3139								2967					6165
	500	313	1934	1534	3360								3188					6446
BR 2.0	200	101	930	496	1887	1260	729	1100	440	2349	2794		1640	18	300	300 ～ 400	-	4282
	250	125	1046	606	2137								1890					4678
	300	151	1172	732	2407								2160					5105
	350	175	1289	849	2657								2410					5499
	400	201	1415	975	2927								2680					5925
	450	225	1531	1091	3177								2930					6319
	500	251	1657	1217	3447								3200					6746
	550	275	1774	1334	3697								3450					7140
	600	301	1900	1460	3697								3720					7566
	650	325	2016	1576	4217								3970					7960
	700	351	2142	1702	4487								4240					8387

二、BRB型板式换热器

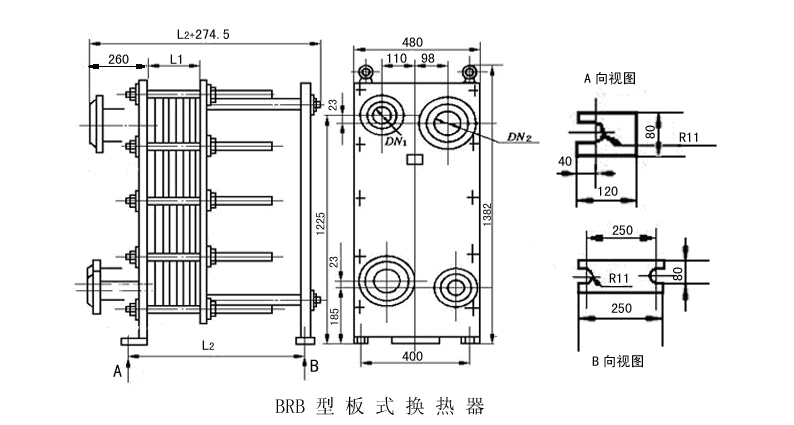

BRB0.3 技术参数

换热面积（m2）

板片数（N）

基本尺寸

接管通径（mm）

质量（kg）

L1

L2

DN1

DN2

15～20

51～67

240～315

777

100

125

607～647

21～25

71～83

334～390

905

100

125

667～697

26～30

87～101

409～475

1049

100

125

719～753

31～35

103～117

484～550

1177

100

125

768～803

36～40

121～133

569～625

1305

100

125

823～852

41～45

137～151

644～710

1449

100

125

874～908

46～50

155～167

729～785

1579

100

125

945～980

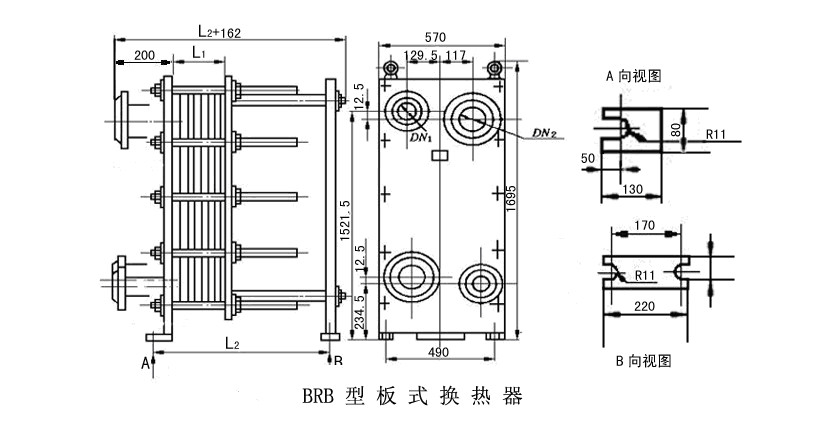

BRB0.5 技术参数

换热面积（m2）

板片数（N）

基本尺寸

接管通径（mm）

质量（kg）

L1

L2

DN1

DN2

30～40

61～81

287～381

898

125

150

950～1024

41～50

83～101

390～475

1058

125

150

1047～1113

51～60

103～121

484～569

1218

125

150

1138～1204

61～70

123～141

578～633

1378

125

150

1227～1293

71～80

143～161

672～757

1538

125

150

1317～1383

81～90

163～181

766～851

1698

125

150

1407～1473

91～100

183～201

860～945

1858

125

150

1496～1562

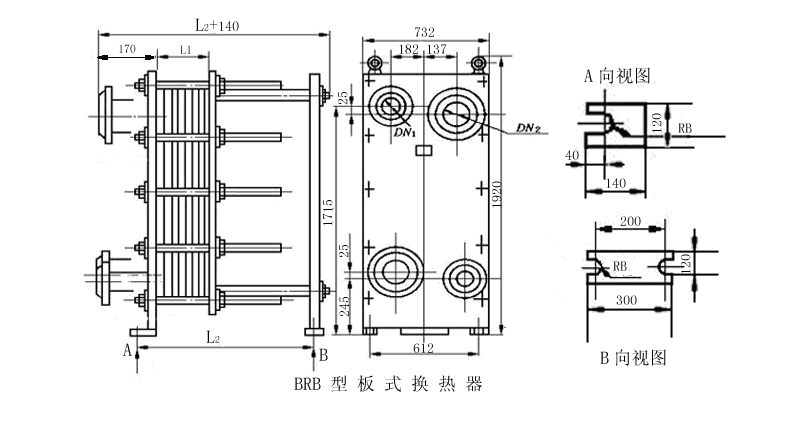

BRB0.8技术参数

换热面积（m2）

板片数（N）

基本尺寸

接管通径（mm）

质量（kg）

L1

L2

DN1

DN2

40～50

51～63

240～296

758

150

200

1292～1352

51～60

63～75

296～353

854

150

200

1352～1422

61～70

77～89

362～418

966

150

200

1422～1500

71～80

89～101

419～475

1062

150

200

1500～1566

81～90

101～113

475～531

1158

150

200

1566～1632

91～100

113～125

531～588

1254

150

200

1632～1698

102～110

139～151

588～653

1344

150

200

1708～1775

111～120

151～175

597～653

1462

150

200

1775～1842

121～140

177～201

653～710

1654

150

200

1842～1974

141～160

201～225

710～823

1862

150

200

1984～1992

161～180

227～251

945～1050

2045

150

200

1972～2250

181～200

201～225

1067～1180

2262
150
200

2260～2358
