液压油缸 >> 气缸 >> 气缸

一、QGA、QGB系列气缸

设计采用“ISO”国际标准，新的缓冲结构和新密封型式，性能先进可靠，寿命长久耐用。 QGB带可调缓冲，QGA无缓冲装置。多种安装形式，使用安装方便，应用广泛。

基本参数

气缸内径D（mm）		32	40	50	63	80	100	125	160	200	250	320
工作压力Mpa		0.15～1
介制裁温度℃		-25～+80(在不冻结条件下)
理论作用力 (以0.4Mpa计算)N	推力	322	502	785	1246	2010	3140	4906	8038	12560	19625	32154
理论作用力 (以0.4Mpa计算)N	拉力	276	422	589	1050	1688	2819	4404	7253	11775	18086	29610
行程范围	QG B	≥50 ≤500	≥50 ≤600	≥60 ≤600	≥60 ≤800	≥80 ≤1200	≥80 ≤1200	≥100 ≤3000	≥120 ≤3000	≥120 ≤3000	≥120 ≤3000	≥120 ≤3000
行程范围	QG A	＞0 ≤600	＞0 ≤600	＞0 ≤600	＞0 ≤800	＞0 ≤1200	＞0 ≤1200	＞0 ≤3000	＞0 ≤3000	＞0 ≤3000	＞0 ≤3000	＞120 ≤3000

安装形式

缸径		φ32	φ40	φ50	φ63	φ80	φ100	φ125	φ160	φ200	φ250	φ320
KK		10×1.25	12×1.25	16×1.5	16×1.5	20×1.25	20×1.25	27×2	36×2	36×2	42×2	48×2
φd		12	16	20	20	25	25	32	40	40	50	70
φB		26	34	40	40	45	45	55	65	65	80	110
EE		10×1	12×1.25	12×1.25	16×1.5	16×1.5	20×1.5	20×1.5	27×2	27×2	33×2	33×2
DD		M5	M6	M6	M8	M10	M10	M12	M16	M16	M20	M24
AM	BⅡ	22	24	32	32	40	40	54	72	72	84	96
AM	AⅡ	14	16	22	22	28	28	36	50	50	56	63
WH	BⅡ	26	30	35	37	46	51	65	80	95	110	125
WH	AⅡ	22	25	25	25	29	29	34	35	40	45	54
ZL	BⅡ	120	135	145	158	174	189	225	260	275	300	335
ZL	AⅡ	94	110	110	130	134	155	175	196	210	225	254
HG		3	3	3	3	4	4	4	4	5	5	5
TG		34	40	48	60	75	90	112	145	180	225	280
E		48	55	65	80	100	115	145	190	225	280	350
ZB	BⅡ	123	138	148	161	178	193	229	264	280	305	340
ZB	AⅡ	93	113	113	131	138	159	179	200	215	230	259
VD	BⅡ	17	21	26	25	33	34	40	48	55	71	85
VD	AⅡ	10	10	10	10	14	14	14	15	20	25	25
L		15	18	18	20	26	26	33	35	35	45	53

缸径			φ32	φ4	φ50	φ63	φ80	φ100	φ125	φ160	φ200	φ250	φ320
W	BⅡ		16	20	25	25	30	35	45	60	70	80	90
W	AⅡ		12	15	15	13	13	13	14	15	15	15	19
UF			80	90	110	125	155	180	215	270	315	385	470
TF			64	72	90	100	126	150	180	230	270	330	400
R			32	36	45	50	63	75	90	115	135	165	200
FB			7	9	9	9	12	14	16	18	22	26	33
K			10	10	10	12	16	16	20	20	25	30	35
ZF		BⅡ	130	145	155	170	190	205	245	280	300	330	370
ZF		AⅡ	100	120	120	140	150	171	195	216	235	255	289
EW		BⅡ	26	28	32	40	50	60	70	90	90	110	120
EW		AⅡ	10	12	12	16	16	20	25	30	30	40	45
MR			10	12	12	15	15	20	25	30	30	40	45
L			12	15	15	20	20	25	30	35	35	45	50
XD		BⅡ	142	160	170	190	210	230	275	315	335	375	420
XD		AⅡ	112	135	135	160	170	196	226	251	270	300	339
UB			45	52	60	70	90	110	130	170	170	200	220
CB	H12		26	28	32	40	50	60	70	90	90	110	120
H	BⅡ		22	25	25	30	35	35	40	45	45	49	55
H	AⅡ		16	20	20	25	25	30	35	40	40	44	50

缸径		φ32	φ40	φ50	φ63	φ80	φ100	φ125	φ160	φ200	φ250	φ320
AH		32	36	45	50	63	71	90	115	135	165	200
TR		32	36	45	50	63	75	90	115	135	165	200
AB		7	9	9	9	12	14	16	18	22	26	32
SA	BⅡ	142	161	170	185	210	220	250	300	320	350	390
SA	AⅡ	116	141	145	169	187	208	231	281	310	340	380
XA	BⅡ	144	163	175	190	215	230	270	320	345	380	425
XA	AⅡ	114	138	140	160	175	196	220	256	280	305	344
AO		11	12	15	13	19	19	25	20	30	35	35
K1		4	5	6	6	8	8	8	10	12	14	16
UW		46	58	70	85	105	126	155	195	240	300	380
TD		12	16	16	20	20	25	25	32	32	40	40
R1		1	1.5	1.5	1.5	1.52	2	2	2	2	3	3
TL		12	16	16	20	20	25	25	32	32	40	50
TM		50	63	75	90	110	132	160	200	250	320	400
XV		73	82.5	90	97.5	110	120	145	170	185	205	230
XV		56	67.5	67.5	75.5	81.5	92	104.5	115.5	125	135	154
DB		25	30	30	35	35	45	45	60	60	70	80
QGBⅡ气缸重量Kg		1.16+0.0042S	1.81+0.0055S	2.81+0.0088S	4.43+0.0106S	8.14+0.0173S	1092+0.0244S	19.56+0.0244S	41.72+0.0581S	59.98+0.0688S	97.64+0.1049S	173.99+0.2533S

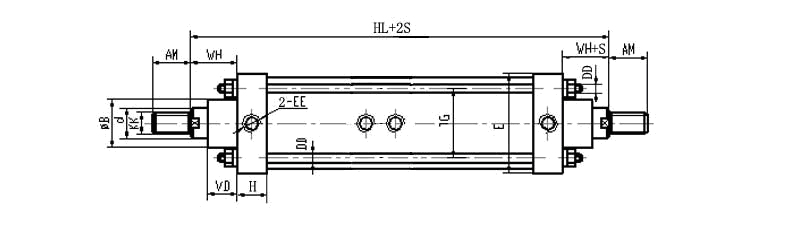

二、QGB—L双活塞杆气缸

尺寸表 ※ 其余尺寸与QGB气缸相同

规格

32

40

50

63

80

100

125

160

200

250

320

HL

146

165

181

195

219

240

289

339

370

410

460

本产品是以QGB为基本系列的双活塞杆系列产品，即活塞两侧安装两活塞杆，活塞双向作用，推力拉力相同，（拉力）运动方向、速度、行程相同。适用于前法兰（MF1）和脚架（MS1）安装形式。
