三尾轧机型液压缸

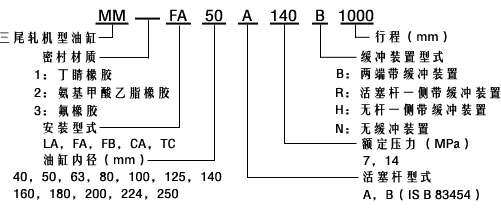

型号说明
性能
|
种 类
项 目 |
7Mpa |
14Mpa |
备注 |
|
额定压力 |
7Mpa |
14Mpa |
可连续使用的最高压力 |
|
最高允许压力 |
14Mpa |
23Mpa |
|
|
最低检查压力 |
17Mpa |
287Mpa |
|
|
最低起动压力 |
0．3Mpa(φ40～φ140 ) 0．5Mpa(φ160～φ250) |
|
|
最高使用速度 |
500mm/sec |
|
|
最低使用速度 |
100MM/sec(φ40～φ140 )20mm/sec(φ160～φ250) |
不包括缓冲装置部分 |
|
使用温度范围 |
—10℃～+80℃ |
|
|
载荷压力系数 |
0.95 |
额定压力时 |
最大行程
|
油缸内径 |
φ40/φ50 |
φ63/φ80 |
φ100～φ250 |
活塞杆的挠度请另行考虑 |
|
最大行程 |
1000 |
1600 |
2000 |
标准以外的均按特殊件加工 |
缓冲装置的有效长度
|
油 缸 内 径 (mm) |
有 效 长 度 （mm） |
|
φ40～φ50 |
17 |
|
φ63～φ80 |
27 |
|
φ160～φ180 |
35 |
|
φ200～φ250 |
45 |

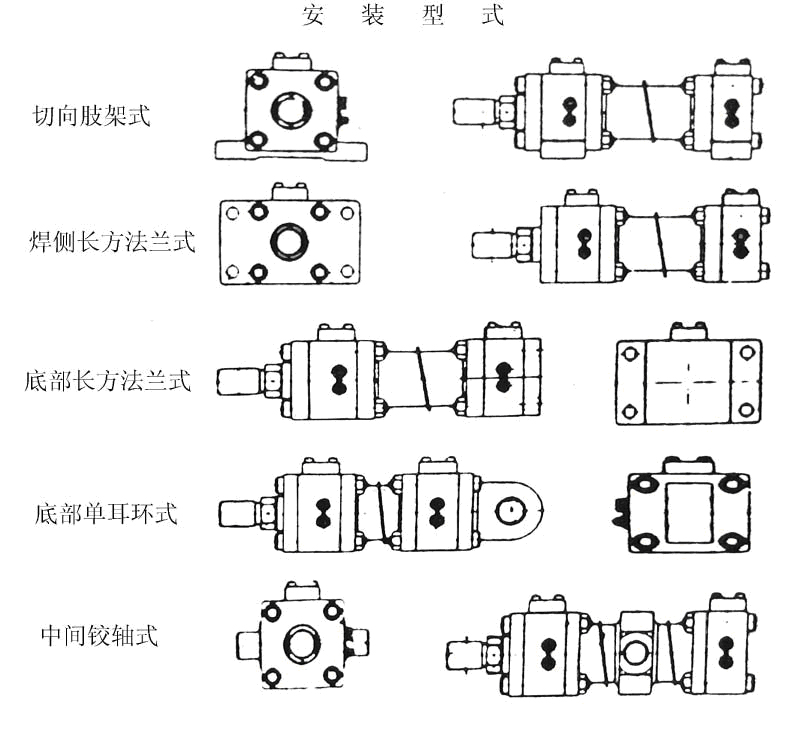

安装型式
活塞导向环
内径140mm以上的为U型导向环；内径160mm以上的为V型导向环，以此作为标准。如果在内径为140mm以内的产品上指定使用V型导向环时，需另行商定。
|
